2022年，住建部辦公廳、國家發改委辦公廳印發《關于加強公共供水管網漏損控制的通知》中明確：到2025年，全國城市公共供水管網漏損率力爭控制在9%以?xún)?nèi)。其中提到了 “分區計量 ” 和 “管網壓力調控” 是加強公共管網漏損控制的重要任務。

豐博智能水聯網以城區管網分區計量管理為基礎，統籌水量計量與水壓調控、水質安全與設施管理、管網運行與營業收費管理，逐步構建管網漏損管控體系，提高管網信息化、精細化管理水平，降低管網漏損，提升城區供水安全保障能力。

豐博智能水聯網DMA 分區計量系統助力管網漏損控制

豐博智能水聯網采用B/S+C/S+M/S的架構開發，結合硬件平臺建設和管理系統平臺建設，助力供水管網漏損問題。

1、硬件平臺建設：建設系統運行的軟硬件支撐環境，保證系統各項功能的正常使用，為了保障數據的保密和安全，需要建設的軟硬件環境包括：系統平臺網絡和軟件應用支撐環境。

2、管理系統平臺建設：平臺建設將包含供水管網遠程在線監測與監測系統（SCADA）、供水管網分區計量（DMA）與管理系統。

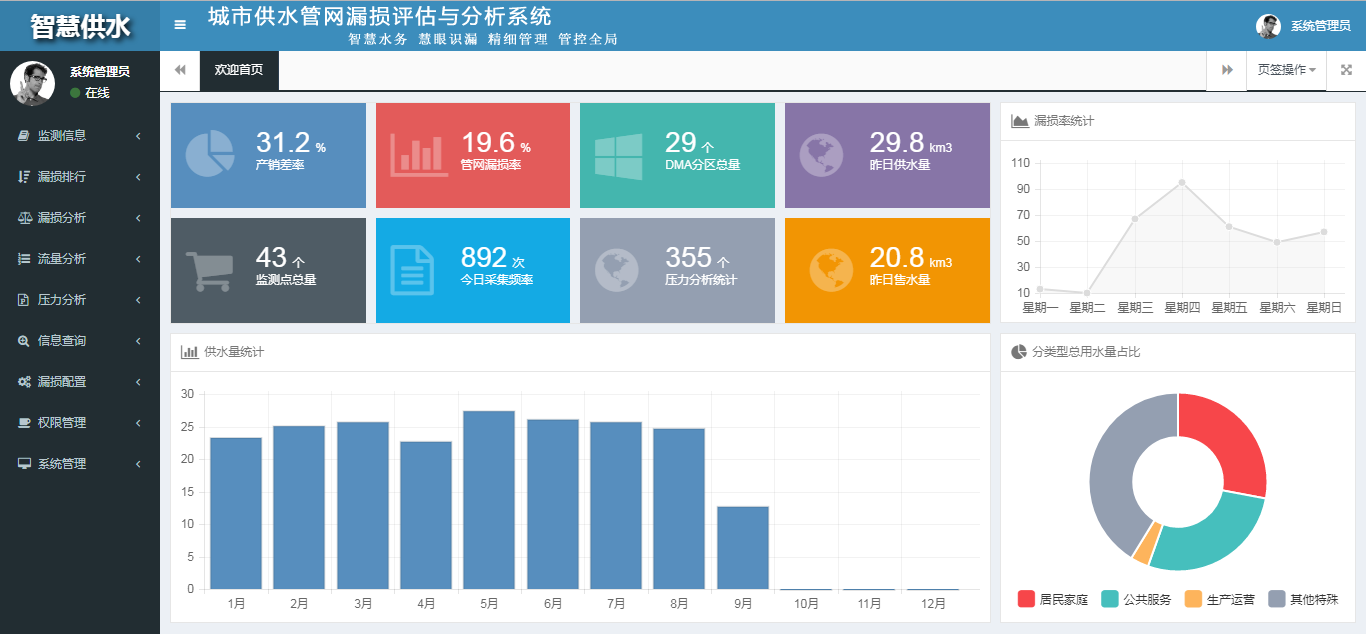

①、供水管網遠程在線監測與監測系統（SCADA）將采用B/S結構，通過Internet互連網和GPRS網絡在線實時獲得整個供水系統的運行狀態信息，包括各水廠運行狀態信息和管網運行狀態信息。為保證整個城鎮的供水量、供水水壓的要求，實現對供水系統的管網水壓、水量等監測點進行數據采集，并對采集回來的管網運行數據進行分析展示、查詢統計以及報表輸出等，為用戶提供一個直觀、簡單、實用的信息服務平臺。主要功能包括實時數據展示、GIS地圖展示、日流量分析、月流量分析、日壓力分析、月壓力分析等主要功能。

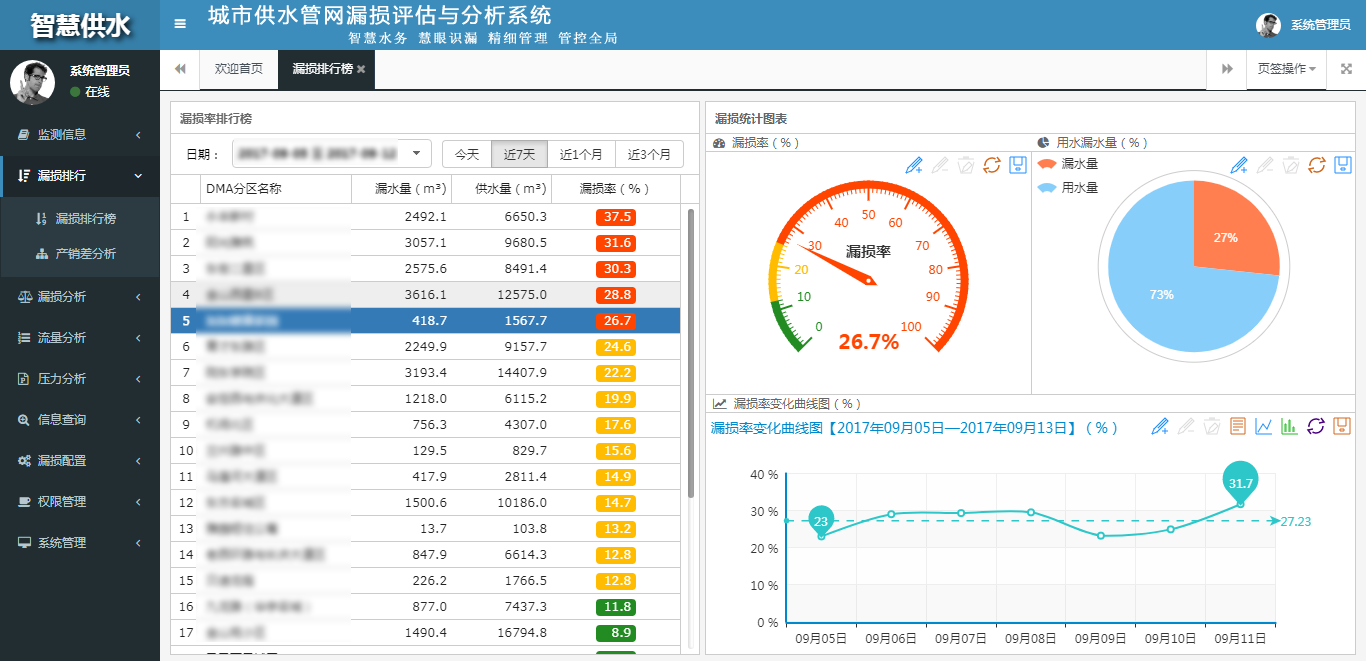

②、供水管網分區計量（DMA）與管理系統將通過GIS管理方式，對整個城區的供水管網進行區域化、網格化管理劃分，可根據管網的服務面積、管網長度，將供水區劃分為多個可計量區域（DMA）。并利用無線通信實時傳輸流量、壓力等數據，從而能夠及時、準確地掌握各計量區的管網運行情況，為優化供水管理提供了科學依據。系統主要功能包括夜間流量分析、壓力流量分析、管網漏損分析、產銷差分析等主要功能。

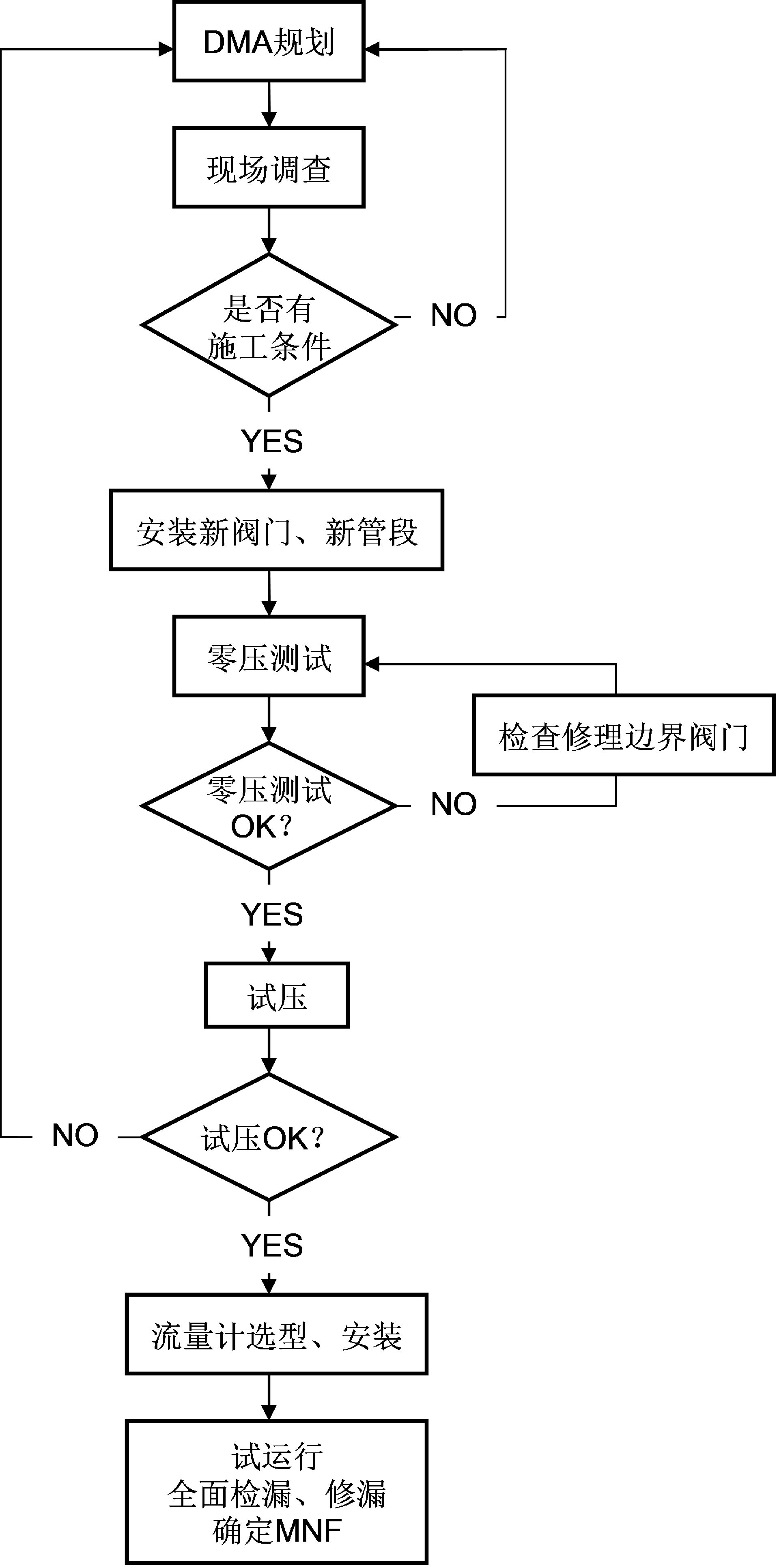

實施DMA的流程圖

現場調查

通過現場調查，確定DMA邊界選定的新閥門、新管段和流量計安裝位置的施工條件，若不能施工，考慮重新調整DMA；確定流量計安裝地點是否位于人行道或者綠地；確定管線走向是否與GIS一致，確定流量計安裝的管段要求；若施工條件不好，考慮調換其他進水管；現場調查時在流量計的安裝位置作標記。

安裝新閥門和管段

DMA后續工作存在很多不確定因素，都有可能導致DMA的變動甚至重新劃分。若DMA發生變化，新設閥門和管段就有可能失去作用，因此應避免安裝新設閥門和新管段，否則應盡量選擇安裝口徑較小的閥門和管段。

零壓測試

零壓測試是保證所有需關閉的邊界閥門完好，即關閉時不漏水。

1)測試可于凌晨進行，提前通知區域內用戶停水；

2)關閉所有的邊界閥門和進水口；

3)打開消火栓放出DMA管線內的存水，選擇不同的消火栓在該時段內進行放水。如果水壓下降，并且不再升高，說明邊界閥門完好、零壓測試成功，可以進行實驗。若壓力下降后又升高，說明有漏水的邊界閥門，檢查各邊界閥門是否關緊，若邊界閥門有損壞，進行維修或更換；

4)檢修完畢后重新進行零壓測試，直到零壓測試成功為止；

5)測試完成后打開進水口，邊界閥門保留在關閉狀態。

試壓

在下一步工作前，應臨時關閉邊界閥門，測試壓力是否達到供水服務標準。如果不能保持壓力，需立即打開邊界閥門，分析原因，重新劃分DMA區域或者重新選擇進水口。

流量計型號選擇

流量計應該滿足以下條件：

1)自備電源（現場外接電源不方便）；

2)可連接數據存儲器，數據可下載或無線傳送；

3)要求雙通道記錄數據，同時顯示流量與壓力數據；可測正反向流量（瞬時流量、流速、累計流量、正向累計、反向累計、總水量）；

4)精度要求：低至2cm/s的流速時精度為2mm/s；

5)防護等級：IP68。

安裝流量計

1)一般選擇在凌晨進行，安裝前提前通知用戶停水；

2)關閉進水口閥門，施工完畢后打開進水口；

3)流量計安裝完畢后校準流量計時間，設置計數間隔；

4)流量計正常運行后，開始定期下載流量數據，不能延誤下載時間以免數據丟失。

人工全面檢漏、修漏

DMA建立后應進行全面檢漏，采用人工聽音檢漏，發現有漏失現象后立即進行了修復。

試運行確定正常夜間流量

全面檢漏修漏后，分析修漏后 夜間流量（Minimum Night Flow，簡稱MNF），便得到DMA分區內的MNF正常值。

采用DMA分區計量，可以將存在于整個供水管網中大的問題分解成局部管網中的小問題，有利于將復雜的問題簡單化，以量化的方式表達降耗的結果，有效快速地降低產銷差率，提高供水管理水平和經濟效益。豐博智能水聯網將進一步完善系統建設，為優化供水調度管理提供更科學合理的依據。
