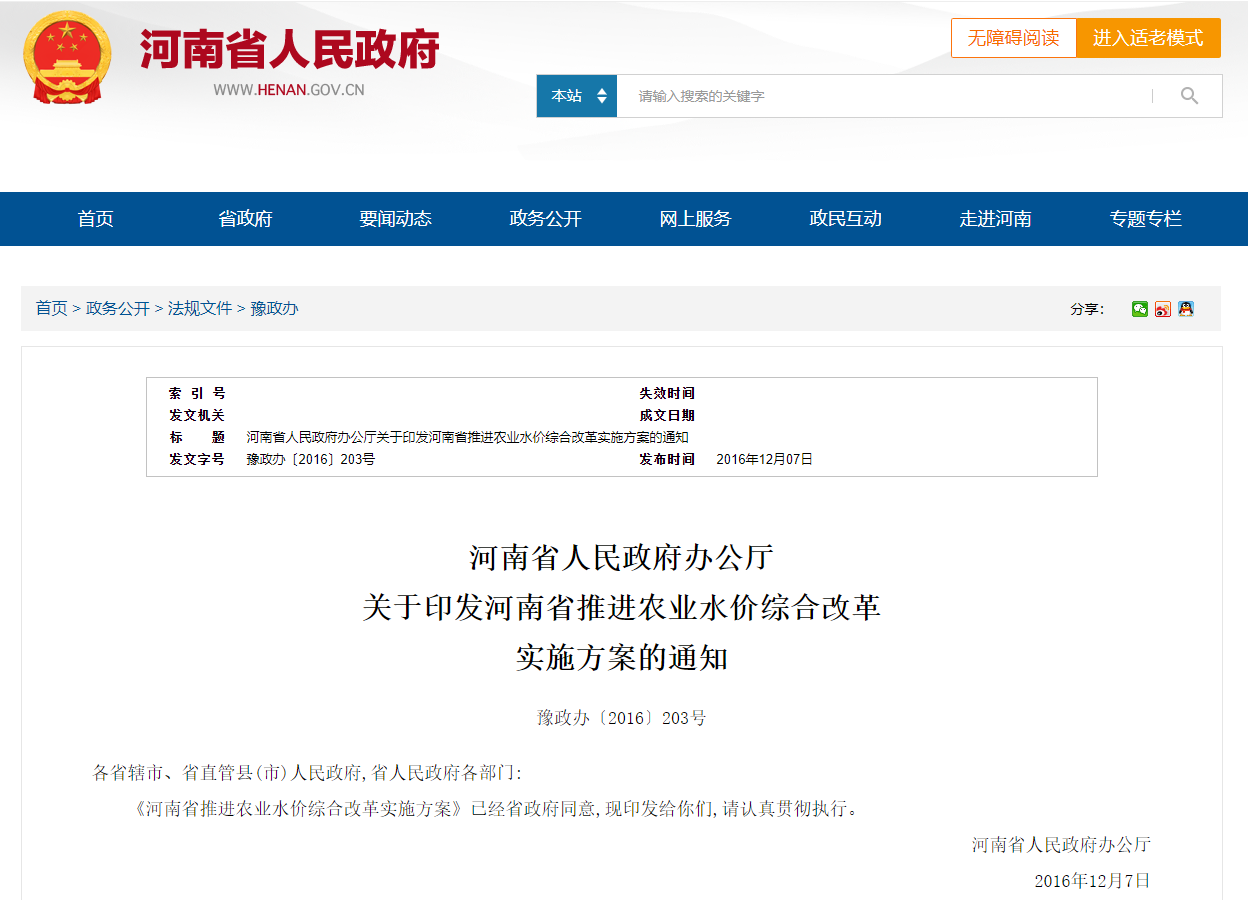

根據《河南省推進農業水價綜合改革實施方案》，建立健全農業用水總量控制和定額管理、用水精準補貼和節水獎勵、終端水價和超定額累進加價等機制;充分發揮末級渠系管護主體作用,補齊農田水利運行管理的短板;提高農業用水效率,全面提升農業用水精細化水平,促進我省農田水利設施長期良性運行。

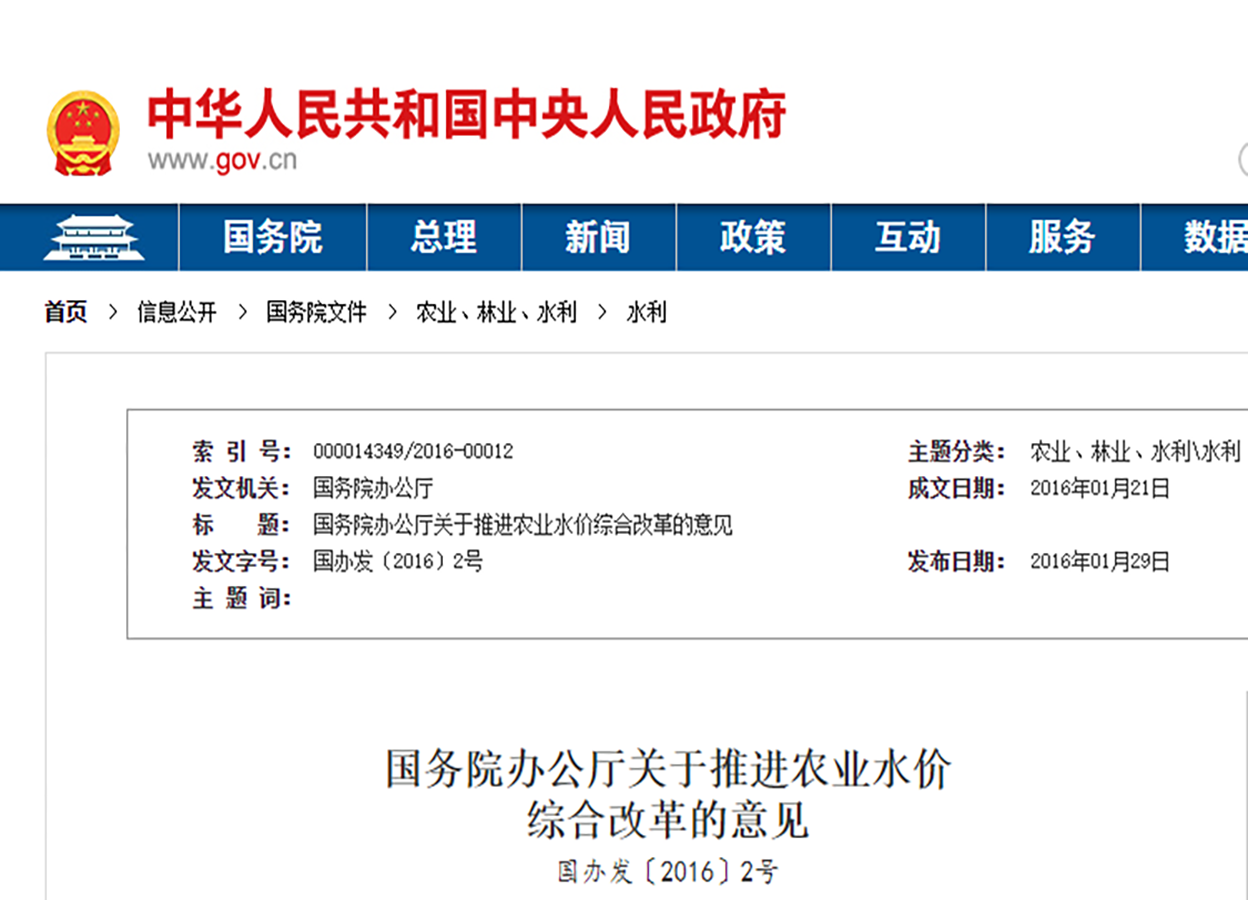

貫徹《國務院辦公廳關于推進農業水價綜合改革的意見》精神，建立健全農業水價形成機制，促進農業節水和農業可持續發展，提高供水服務效率和用水精細化管理水平,推動轉變農業用水方式。

豐博水聯網致力開發FB-ASC-1000農田灌溉智能機井雙控系統是為了加強農業基礎設施建設，著力推進農業經濟結構的戰略性調整、優化和升級，提高農業綜合生產能力和農業效益。

農田灌溉智能機井雙控系統

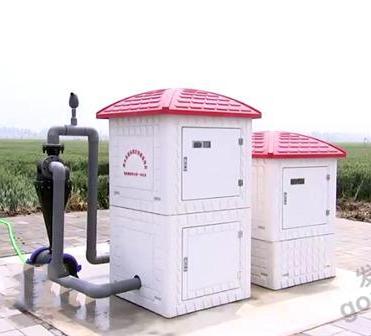

FB-ASC-1000智能機井灌溉控制系統集灌溉刷卡取水、自動用水用電計量、水泵控制、防盜報警、遠程監測等功能于一體，實現灌溉機井取水自動計量、IC卡控制、遠程傳輸?shù)囊惑w化和一卡式操作、一柜式安裝的智能測控裝置。

系統架構圖

FB-ASC-1000智能機井灌溉控制系統架構如圖所示：

潛水泵：水管所資產，用于抽取地下水；

電能表：記錄水泵的用電情況；

超聲波水表：記錄抽水量；

防雷器和電磁隔離器：用于防止外部干擾及損害；

開卡中心和移動開卡終端：負責給農民開卡；

NFC 機井灌溉控制器：負責采集水表的流量和電表的用電量，并通過 4G/3G/CDMA/GPRS /北斗通訊把數據傳到水管局監控中心和云服務器；平臺軟件通過對數據分析處理后，以不同形式展示給業主和管理人員，協助智能化管理機井灌溉系統，發現異常情況，及時處理。

系統界面

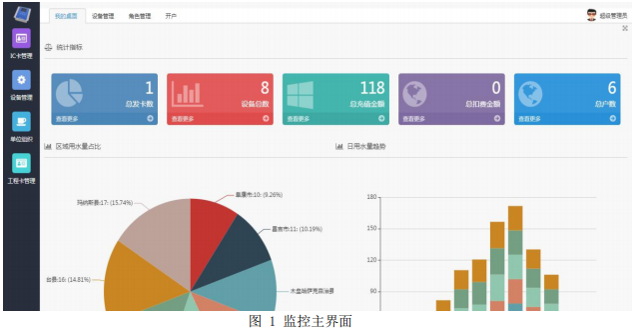

系統監控主界面

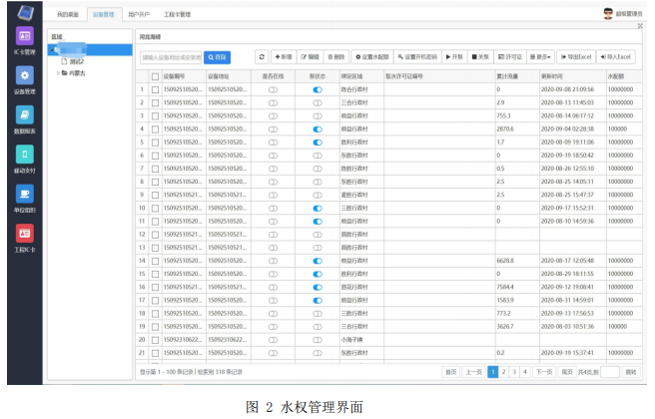

水權管理界面

系統功能：

◆ 實時監控：支持 GIS 地圖形式，列表形式，圖標形式實時在線監測，輕松掌握每口機井狀態。

◆ 水權管理：以“總量控制和定額管理”為目標，水管局、水管所、村，自上而下三級水權分配和交易，實現水權市場化管理。

◆ 機井基礎信息：機井名稱、位置、所屬管理單位、供水范圍、供水人口、水泵信息及成井時間等。

◆ 機井灌溉系統資產管理，詳細記錄每筆資產屬性，購置記錄，隨時查詢資產信息。

◆自動生成各種報表，如用水量，用電量，年、月、日報表等，各種形式分析和展示分析，利用挖掘后的數據，輔助制定區域農業取水計劃的安排。

◆ 支持遠程配置和干預控制各機井控制器，開啟和關閉水泵。

◆ 統計分析：具備報警查詢、操作查詢、用水查詢和充值查詢功能，同時可將歷史記錄隨時打印。

◆ 信息發布：支持新增、刪除、查找、修改水戶信息、價格信息。

◆ 系統管理：用戶管理安全管理，支持操作記錄歷史查詢，責任溯源。

◆ 報警查詢：支持設備故障自動報警，報警方式通過上位機軟件報警。

FB-ASC-1000終端功能

◆ 可選2G/3G/4G以及北斗通信功能，支持多中心模式，能夠輕松組成 IP 網絡；

◆ RS485接口支持標準MODBUS-RTU、CJ188、DLT645-2007協議等，方便讀取各種二次儀表的數據；

◆ 內含有刷卡取水、IC 卡充值收費管理，欠費關泵；

◆ 支持圖片抓拍上報模式；以及入侵告警；異常開啟箱門報警等；

◆ 可遠程控制各個機井泵的啟停，也可在監控中心實時查詢各個機井泵的工作狀態；

◆ 支持水資源監測數據傳輸規約 SZY206-2016；以及水文監測數據通信規約SL651-2014；

◆ 支持遠程即時數據召測和歷史數據讀??；

◆ 支持遠程管理功能，可以實現遠程參數配置，遠程升級功能；

◆ 支持一個控制器多張 IC 卡使用；

◆ 支持語音播報用水信息等。

NFC卡

機井灌溉控制系統的 NFC 卡分為三種：用戶卡，管理卡和反寫卡。

用戶卡：數量多，農民使用，用于啟動和關閉機井，需要充值才能使用，可掛失和補卡，也可以水權交易。

管理卡：管理員使用，比用戶卡權限高，用于管理特定區域內的機井使用。

反寫卡：充值回購和反寫。

NFC開卡器（FB-ASC-1000）

FB-ASC-1000非接觸式 IC 卡讀寫器符合 ISO14443A 標準，可支持多種接口聯機方式：USB 口/RS232 串口，USB 采用無驅HID 方式，方便安裝使用。配有蜂鳴器和 LED 燈，為用戶清楚地提供讀寫器和應用程序的狀態指示。

主要特點為：

◆ 支持 NFC 標簽；

◆ 外型時尚，開發包功能齊全，易于開發；

◆ 可根據用戶要求定制，滿足用戶的特殊需求

◆ 支持 Windows 操作系統、Linux以及安卓平臺；

◆ 提供 384 個字節的 EEPROM 存貯空間。

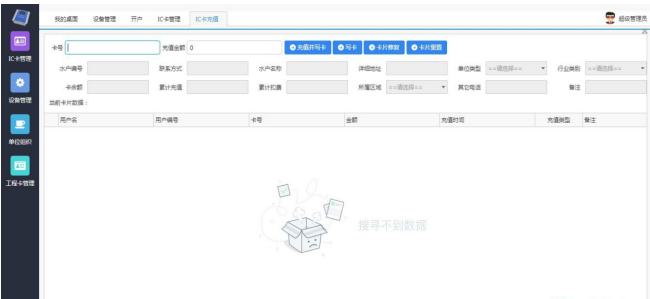

NFC開卡軟件界面

NFC開卡軟件是BS版本，開卡數據可自動上傳到數據中心，水管局可統一查看相關數據。

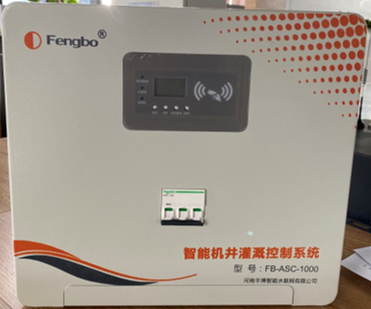

FB-ASC-1000智能機井灌溉控制器是集灌溉刷卡取水、自動用水用電計量、水泵控制、防盜報警、遠程監測等功能于一體，實現灌溉機井取水自動計量、IC卡控制、遠程傳輸?shù)囊惑w化和一卡式操作、一柜式安裝的智能測控裝置。

配合平臺管理軟件“灌溉信息化管理系統”就完美的實現了合理灌溉、科學灌溉、科學用水，為灌區管理部門提供科學的決策依據，提升灌區管理的效能。

產品特點

●支持水計量，電計量和時間計量，并支持多路計量；

●支持一個控制器可供多張用戶卡使用；

●支持 2G/3G/4G 、北斗等多種通訊方式；

●支持語音提醒用戶用水信息；

●支持繼電器控制輸出，可直接接入接觸器；

產品功能

●采集功能：采集超聲波水表、脈沖水表的流量數據，采集只能電能表、秒沖電表的電量數據，采集壓力、水位變送器的標準信號，采集水泵或閥門運行狀態、設備供電狀態等信息；

●支持流量計、電表狀態異常告警及智能識別異常狀態后自動判斷是否可以啟動或停止。

●支持按鍵操作修改及設定機井編碼、設備地址、密碼啟動等；

●刷卡取水功能：刷非接觸IC卡，開啟水泵取水（卡內要有剩余水量）；

●控制功能：支持自動控制、遠程控制水泵、閥門等控制設備；

●報警功能：監測數據越限、IC卡內余額不足等，立即上報告警信息；

●存儲功能：本機循環存儲監測數據，掉電不丟失；

●遠程監控：支持通過 2G/3G/4G 網絡遠程監控設備；

●遠程管理：支持通過 2G/3G/4G 或北斗通信網絡進行設備遠程參數設置；

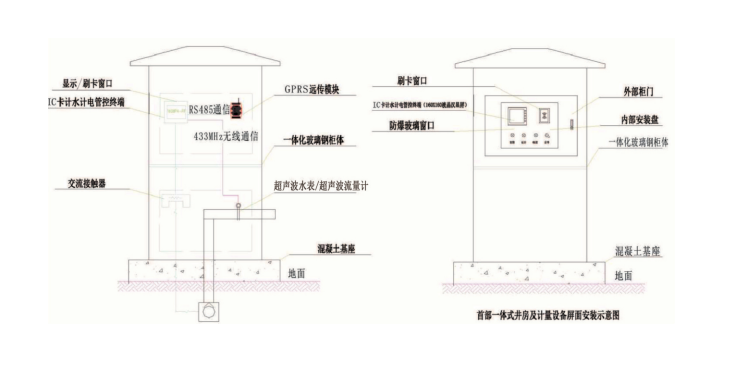

安裝示意圖
